Каскадная световая завеса безопасности серии EQT4

Каскадная световая завеса безопасности DADISICK серии EQT4

Выбор световой завесы безопасности

Серия EQT4 позволяет соединять в каскад две или три световые завесы и устанавливать их в конфигурации L- or U-shaped, эффективно исключая взаимные световые помехи между несколькими завесами. Устройства оснащены двумя независимыми резервированными выходами и могут напрямую управлять реле безопасности или программируемыми контроллерами безопасности (safety PLCs). Опциональные функции блокировки (interlock) и сброса (reset) обеспечивают ручной и автоматический сброс. Серия EQT4 оптимальна для сложных условий эксплуатации и задач, требующих гибкой защиты, в частности при частом перемещении обрабатываемых деталей и непрерывном производстве с гарантированной безопасностью персонала.

Расстояние между оптическими осями7.5, 15, 30 мм
Диапазон обнаружения0.3 – 6 м
Обнаружениепальцы, руки
Уровень безопасностиType 4

Открыть каталог Список продукции Задать вопрос DADISICK

Особенности применения каскадных световых завес безопасности

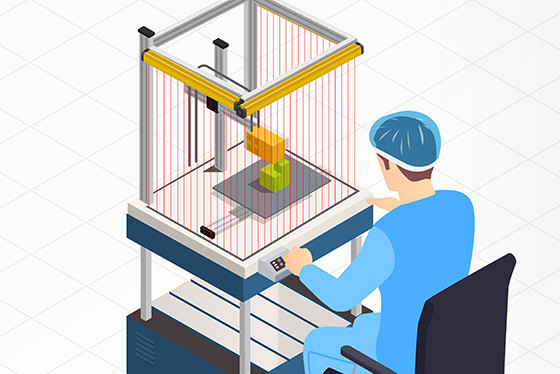

Каскадное применение

Серия EQT4 соединяет в каскад две или три световые завесы в конфигурации L- or U-shaped, предотвращая взаимные оптические помехи между несколькими завесами. Функции блокировки (interlock) и сброса (reset) поддерживают ручной и автоматический сброс, что удобно в сложных условиях эксплуатации и при гибкой защите рабочих зон.

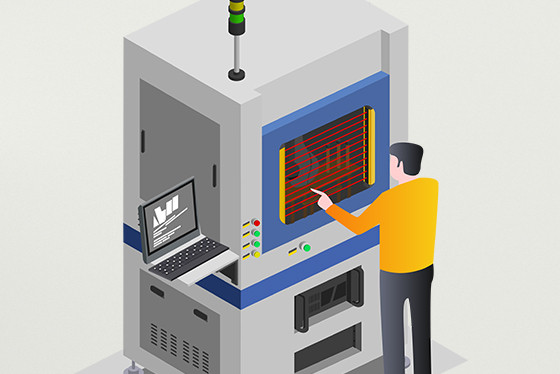

Резервированные выходы OSSD световой завесы EQT4

Резервированные выходы OSSD с самодиагностикой

Независимые контуры dual OSSD имеют самодиагностику: выходы кратковременно отключаются очень короткими периодическими импульсами без влияния на работу. Если за заданный период главный контроллер не обнаружит по каналу обратной связи импульс отключения, система прекращает выдачу сигнала и может напрямую управлять реле безопасности или контроллером безопасности (safety PLC).

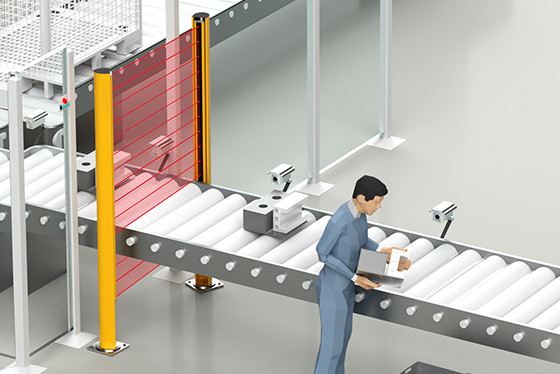

Функции fixed blanking и floating blanking

Функция fixed blanking удобна для зон с постоянно перекрытыми участками. Функция floating blanking позволяет отличать крупные изделия от мелких и применяется при непрерывном прохождении заготовок: изделия не вызывают останова, останов формируется только при попадании в зону части тела человека. Непрерывная работа сохраняется без снижения уровня защиты персонала.

Технические параметры каскадной световой завесы безопасности

Тип световой завесы	Излучатель/приёмник
Расстояние между осями лучей	7.5 мм / 15 мм / 30 мм
Точность обнаружения	14 мм / 24 мм / 36 мм
Количество лучей	15、23···319
Защитная высота	Расстояние между осями × (число лучей − 1)
Дальность обнаружения	30 ~ 3000 мм, 30 ~ 6000 мм
Время отклика	≤ 20 мс
Устойчивость к световым помехам	10000 Lux (угол падения 5°)
Габариты	30×30×L мм (L — длина излучателя/приёмника)
Уровень защиты	Type 4 / Cat 4 (EN 61496-3:2019 / EN ISO 13849-1:2023)
Контроллер	QET QCA
Напряжение питания	DC12/24V, AC110-22OV (релейный выход)
Потребляемый ток	≤ 200 мА
Выход	NPN/PNP, входной ток 500 мА, напряжение ниже 1.5 В; защита от переполюсовки, короткого замыкания и перегрузки
Состояние выхода	ON (зелёный индикатор приёмника)
Индикация	Излучатель: индикатор питания (красный); приёмник: индикатор выхода (зелёный), прозрачный (красный)
Источник света	Модулированный инфракрасный LED
Способ подключения	Круглый авиационный разъём, специальный соединительный кабель, 9 контактов для излучателя, 9 для приёмника
Материал корпуса	Алюминиевый сплав; торцевые крышки: ABS-армированный нейлон
Устойчивость к внешней засветке	Лампа накаливания: 3000 Lx на поверхности приёмника; солнечный свет: 10000 Lx
Температура окружающей среды	Рабочая: от −10 до +40 ℃ (без замерзания); хранение: от −25 до +55 ℃
Влажность окружающей среды	Работа: 35~85% RH; хранение: 35~95% RH

Индикация состояния каскадной световой завесы безопасности

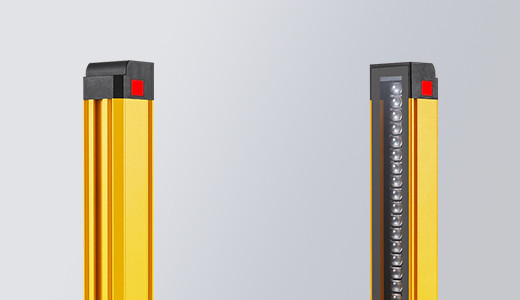

Индикатор горит красным

Если световая завеса перекрыта или разъюстирована, индикатор загорается красным.

Индикатор горит зелёным

Зелёный индикатор над завесой горит: монтаж выполнен правильно, все оптические лучи в норме, устройство готово к работе.

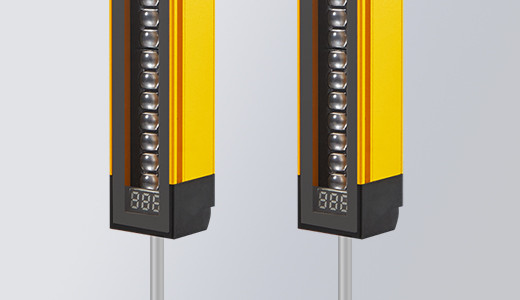

Цифровой дисплей показывает количество перекрытых лучей

Цифровой дисплей показывает число перекрытых лучей

Дисплей в реальном времени отображает количество перекрытых лучей. В рабочем состоянии показывается «00», при перекрытии лучей — их количество, что даёт точную информацию о состоянии контролируемой зоны.

Выбор каскадной световой завесы безопасности

Защитная высота

Высота контролируемой зоны световой завесы.

50-3000 мм, опционально

Диапазон сканирования

Рабочее расстояние между излучателем и приёмником.

0.3 – 6 м

Выбор разрешения

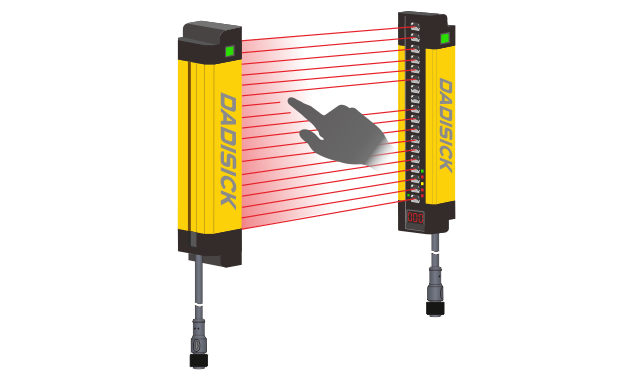

Защита пальцев

Диаметр обнаружения: 7.5 мм

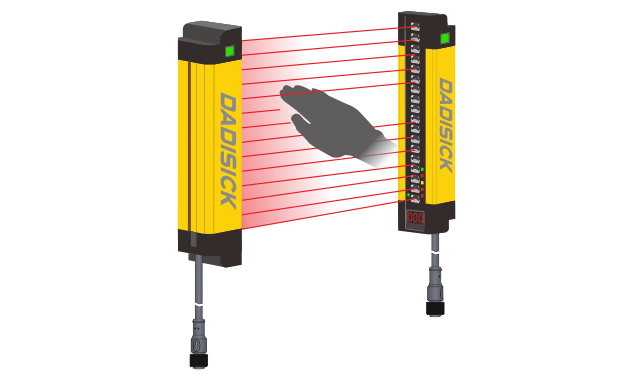

Защита рук

Диаметр обнаружения: 15 мм

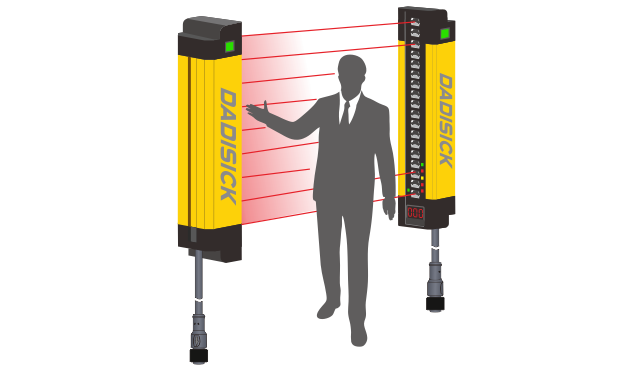

Защита тела

Диаметр обнаружения: 30 мм
