Быстрая доставка для полной замены датчика безопасности

Главная / General Purpose safety light curtain QCE series
Датчик светового барьера безопасности серии QCE

Выбор световой завесы безопасности

Световая завеса безопасности общего назначения серии QCE

Световая завеса безопасности серии QCE специально разработана для автоматизированного оборудования и сред механической обработки с высоким риском, обеспечивая отличную защиту персонала. Ее уникальная функция индикации ответвлений четко отображает состояние каждого луча, подключенного или прерванного, гарантируя операторам возможность немедленного выявления любых потенциальных рисков для безопасности. Кроме того, эта световая завеса безопасности имеет высокие показатели защиты от помех, поддерживая стабильную и надежную работу даже в условиях электромагнитных сигналов, мигающих огней, сварочной дуги или других источников окружающего света. В сложных условиях это идеальный выбор для обеспечения эксплуатационной безопасности.
Расстояние между оптическими осями:
10, 20, 30 мм
Диапазон обнаружения:
0,3-6м
Обнаружение:
пальцы, руки
Уровень безопасности:
IP65
  • Функции
  • Технические параметры
  • Простой
  • Выбрать продукт
  • Другие серии
  • Спросите DADISICK

Характеристики световой завесы безопасности общего назначения

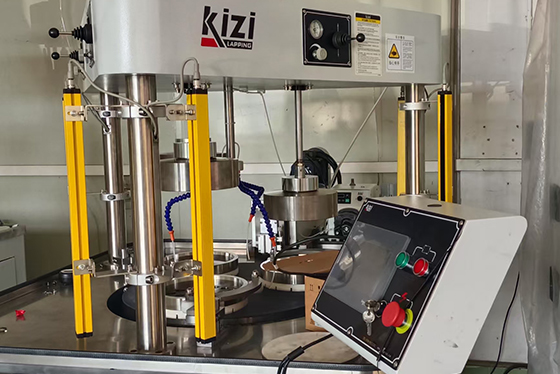

Сценарии использования защитной световой решетки для оборудования автоматизации

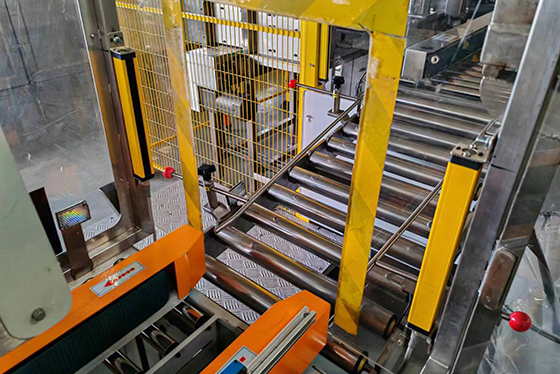

Сценарии использования оборудования автоматизации

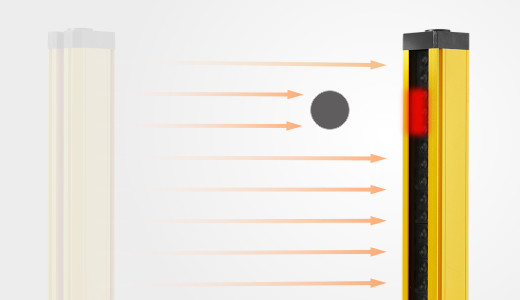

Серия QO не имеет мертвых зон и обеспечивает защиту по всей ширине, что повышает безопасность.

Приглушение защитной световой сетки

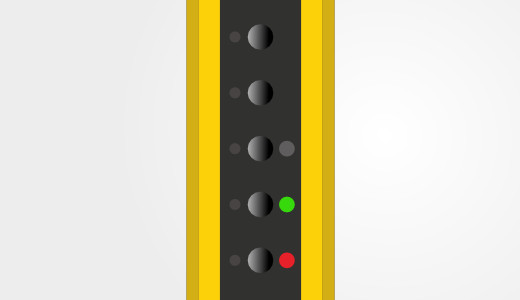

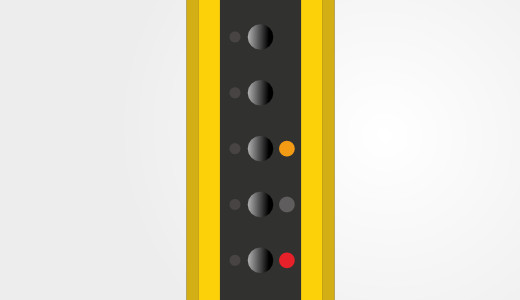

Функция указания ветви

Предлагает функцию индикации ответвлений, интуитивно отображающую состояние непрерывности каждого луча.

Датчики безопасности для машин

Прочный корпус из алюминиевого сплава

Корпус из алюминиевого сплава прочный, обеспечивает стабильную конструкцию и превосходную ударопрочность. Конструкция паза заднего слайдера допускает различные методы установки в зависимости от фиксированной ориентации продукта.

Технические параметры световой завесы безопасности общего назначения

Тип световой завесы Противоположный луч
Расстояние между осями света 10мм 20мм 30мм 40мм
Точность обнаружения 18мм 28мм 38мм 48мм
Количество балок 12, 14, 16...70 6, 8, 10...72 4, 6, 8...72 4, 6, 8...72
Высота защиты Расстояние между лучами × (Количество лучей - 1)
Расстояние обнаружения 30 ~ 3000 мм, 30 ~ 6000 мм
Время отклика ≤15мс
Анти-световые помехи 10000 Люкс (Угол падения 5°)
Размеры 30x30×Lмм (L — длина излучателя/приемника)
Уровень защиты IP65
Контроллер QCA QCA2 QET
Напряжение питания DC12/24V AC110-22OV (релейный выход)
Текущее потребление ≤200мА
Выход Тип NPN/PNP, входной ток 500 мА, напряжение ниже 1,5 В, полярность, защита от короткого замыкания, перегрузки
Статус вывода ВКЛ (индикация приемника зеленая для всех световых осей)
Индикаторы Излучатель: Индикатор питания (красный); Приемник: Выходной индикатор (зеленый) - прозрачный (красный)
Источник света Модулированный инфракрасный светодиод
Метод подключения Круглая авиационная розетка, со специальным соединительным кабелем, 7 жил для излучателя, 7 жил для приемника
Материал корпуса Алюминиевый сплав, торцевая крышка: армированный ABS-нейлон
Устойчивость к окружающему свету Лампа накаливания: Освещенность на поверхности приемника 3000Лк; Солнечный свет: Освещенность на поверхности приемника 10000Лк
Температура окружающей среды При эксплуатации: -10~+40°C (не замерзает), при хранении: -25-+55°C
Влажность окружающего воздуха Во время работы: 35~85%RH, во время хранения: 35~95%RH

Универсальная световая завеса безопасности Простота — меньше проводов, меньше оборудования, меньше работы

В состав входят контроллер, излучатель света, приемник света, линия передачи и линия электропередачи.
Лазерный датчик-занавес серии QCE

Лазерный датчик-занавес серии QCE

Аксессуары для световой сетки безопасности

Аксессуары

Машина Light Grids, защищающая линию электропередач

Линия электропередач

Световые ограждения для интерфейсного блока листогибочных прессов

Интерфейсный блок

Универсальная защитная световая завеса Выберите продукт

Название серии

Функции

Световая завеса безопасности общего назначения серии QCE
разрешение

Высота защитного поля

Световая завеса безопасности общего назначения серии QCE

Высота зоны управления световой завесой.

Диапазон сканирования

Световая завеса безопасности общего назначения серии QCE

Рабочее расстояние между излучателем и приемником

серия QCEРасширенная защита опасных зонСветовая завеса безопасности общего назначения серии QCE

Защита пальцев

10мм50-1000мм0,3-6м
Световая завеса безопасности общего назначения серии QCE

Защита пальцев

20мм50-1000мм
1000-1500мм
Световая завеса безопасности общего назначения серии QCE

Защита рук

30мм50-1000мм
1000-1500мм
1500-2000мм
Световая завеса безопасности общего назначения серии QCE

Защита рук

40мм50-1000мм
1000-1500мм
1500-2000мм
2000-3000мм

Откройте для себя наши другие линейки защитных световых завес

  • Световые завесы безопасности

    Световая завеса безопасности серии QCE специально разработана для автоматизированного оборудования и сред механической обработки с высоким уровнем риска, обеспечивая отличную защиту персонала.

    Его уникальная функция индикации ответвлений четко отображает состояние каждого луча, подключенного или прерванного, гарантируя операторам возможность немедленного выявления любых потенциальных рисков для безопасности. Кроме того, эта защитная световая завеса имеет высокую помехоустойчивость, поддерживая стабильную и надежную работу даже в условиях электромагнитных сигналов, мигающих огней, сварочной дуги или других источников окружающего света. В сложных условиях это идеальный выбор для обеспечения эксплуатационной безопасности.

    Узнать больше
  • Световые завесы безопасности

    Эта защитная световая завеса предназначена для автоматизированных объектов и зон с высоким риском механических операций. Ее ключевой особенностью является поддержание надежного соединения в радиусе 45 метров, что особенно подходит для сложных рабочих сред. Прочный корпус обеспечивает ударопрочность, гарантируя стабильную работу в различных условиях. Изделие проходит комплексные испытания, гарантирующие высокую производительность и надежность.

    Узнать больше
  • Световые завесы безопасности

    Устранение мертвых зон Серия QO делает это, устраняя слепые зоны. Они могут быть адаптированы к конкретным требованиям применения и являются очень гибкими и настраиваемыми, включая различные высоты, длины и разрешения. Кроме того, они могут быть легко интегрированы с другими устройствами безопасности и системами управления, обеспечивая расширенную функциональность и адаптивность. Реализуйте региональную защиту для опасных рабочих зон, таких как промышленные роботы, литьевые машины, упаковочное оборудование, оборудование автоматизации и сборочные линии.

    Узнать больше
  • Световые завесы безопасности

    Эта защитная световая завеса предназначена для использования в суровых условиях и критических зонах, требующих постоянной защиты, таких как прессы, гидравлические прессы, масляные прессы, ножницы, автоматические двери и т. д. Она может похвастаться выдающимися водонепроницаемыми и пыленепроницаемыми свойствами, отвечая стандарту IP68. Благодаря герметичным уплотнениям и винтам из нержавеющей стали 304 она обеспечивает устойчивость и долговечность во влажных или наружных условиях. Уникальная конструкция конструкции гарантирует отличную водонепроницаемость даже при длительном погружении в воду. Ее можно настраивать в соответствии с конкретными требованиями к применению, включая различные высоты, длины и разрешения.

    Узнать больше
  • Световые завесы безопасности

    Эта защитная световая завеса использует технологию оптической синхронизации, отличается компактным дизайном, простой установкой и аккуратной проводкой. Она имеет интеллектуальный дизайн и удобные для пользователя функции с комплексной функцией самопроверки. Она гарантирует отсутствие отправки неправильных сигналов в случае неисправности датчика безопасности, обеспечивая эксплуатационную безопасность. Она экономична и обеспечивает высокую безопасность, настраивается под конкретные потребности с точки зрения высоты, длины и разрешения.

    Узнать больше
  • Световые завесы безопасности

    Эта защитная световая завеса имеет ультратонкую переднюю конструкцию толщиной всего 15 миллиметров, что делает ее идеальным защитным устройством для опасных мест с ограниченным пространством для установки или особыми требованиями. Время ее срабатывания чрезвычайно короткое, достигая ведущего в отрасли уровня ≤15 миллисекунд, что обеспечивает быструю реакцию в случае опасных ситуаций. Ее можно настраивать в соответствии с конкретными потребностями пользователя, что позволяет конфигурировать ее на основе конкретных требований к высоте и разрешению. Это обеспечивает более гибкое и точное решение для защиты.

    Узнать больше
  • Световые завесы безопасности

    Сверхтонкая защитная световая завеса с толщиной всего 17,2 мм по бокам демонстрирует высочайшее стремление к эффективности использования пространства. Компактный размер и простой процесс установки и отладки делают ее идеальным выбором для опасных сред с определенными ограничениями по пространству. Дополнительные высоты и разрешения обеспечивают точную защиту безопасности в различных сценариях применения. Такая гибкость и адаптивность позволяют ей удовлетворять более широкому спектру потребностей в применении, обеспечивая безопасность и экономя место для установки.

    Узнать больше
  • Световые завесы безопасности

    Эта защитная световая завеса отличается высокой точностью обнаружения, предлагая разрешение 2,5 мм и 5 мм. Она может точно обнаруживать непрозрачные объекты диаметром более 2,5 мм с быстрым временем отклика до 5 миллисекунд. Ее уникальная функция плавающего гашения позволяет выборочно отключать определенные области обнаружения, что особенно полезно в ситуациях, когда необходимо игнорировать движущиеся объекты указанной ширины. Кроме того, оснащенный цифровой дисплей может в режиме реального времени показывать количество заблокированных лучей, что еще больше повышает удобство использования. Будь то точность, скорость или функциональность, эта защитная световая завеса соответствует высоким стандартам требований промышленной безопасности.

    Узнать больше
  • Световые завесы безопасности

    Эта защитная световая сетка использует технологию светоотражающего зеркала для создания сети инфракрасной защиты, адаптируемой к различным рабочим средам. Технология поверхностного монтажа повышает ударопрочность, обеспечивая стабильную работу в различных условиях вибрации. С опциональными диапазонами защиты от 1 до 4 сторон и максимальным расстоянием односторонней защиты до 45 метров она подходит для опасных зон, требующих региональной закрытой защиты, таких как башенные штамповочные прессы, сборочные станции, упаковочное оборудование, штабелеры и рабочие зоны роботов.

    Узнать больше
