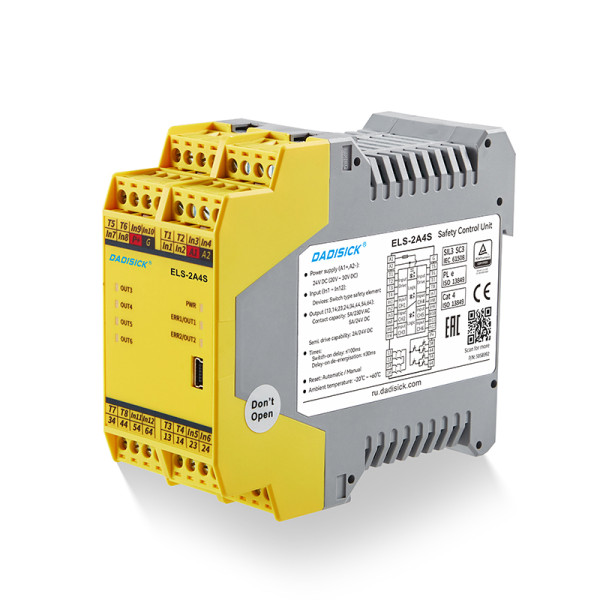

2-канальное реле безопасности LS-2A4S
2-канальное реле безопасности LS-2A4S2-канальное реле безопасности LS-2A4S2-канальное реле безопасности LS-2A4S2-канальное реле безопасности LS-2A4S2-канальное реле безопасности LS-2A4S

2-канальное реле безопасности LS-2A4S

Каталог продуктовРеле безопасности
English detailsSafety relay LS-2A4S is configurable software safety control module
Торговая марка/брендDADISICK
Характеристики продуктовЛС-2А4С
Источник питания20В~30В постоянного тока
Количество контактов2НЕТ
Коммутационная способность5A/250 В переменного тока; 5A/24 В постоянного тока; 2A (24 В постоянного тока)
Сопротивление провода≤15 Ом
Размер45*114.5*99мм
Класс загрязнения2 ТИП
СертификатPLe, Кат.4, SIL3
скачатьскачать rarскачать pdfскачать pdfскачать pdfскачать pdf
Время обновления2025/11/1
Свяжитесь Сейчас
Избранное
Детальные инф.
Технические данные реле безопасности
Аксессуары
Схемы электропроводки/Габаритные чертежи
Загрузки
Модель продукта
Реле безопасности
ЛС-2А4С
Сертификат
PLe, Кат.4, SIL3
Характеристики блока питания
Напряжение питания
20В~30В постоянного тока
Потребление тока
≤110 мА (24 В постоянного тока)
Входные характеристики
Количество каналов
6
Входной ток
≤50 мА (24 В постоянного тока)
Сопротивление провода
≤15 Ом
Устройства ввода
Аварийная остановка, защитная дверь, защитный световой занавес, защитный коврик, двуручная кнопка,
дверной магнитный выключатель, кнопка сброса
Характеристики релейного выхода
Количество контактов
2НЕТ
Контактный материал
AgSnO2
Защита контактного предохранителя
10А быстро; 6А медленно
Коммутационная способность
5А/250В переменного тока; 5А/24В постоянного тока
Выходные характеристики полупроводника
Количество выходов
4SO
Мощность привода
2А (24В постоянного тока)
Временные характеристики
Время буферизации втягивания
≤100мс
Время освобождения буфера
≤30мс
Время восстановления
≤100мс
Кратковременное отключение питания
20мс
Характеристики окружающей среды
Электромагнитная совместимость
EN60947, EN61000-6-2, EN61000-6-4
Вибрация
Частота: 10 Гц~55 Гц; Амплитуда: 0,35 мм
Рабочая температура
-20℃~+60℃
Температура хранения
-40℃~+85℃
Относительная влажность
10%~90%
Характеристики изоляции
Уровень перенапряжения
Ⅲ
Уровень загрязнения
2
Номинальное напряжение изоляции
250 В переменного тока
Номинальное импульсное напряжение
6000 В (1,2/50 мкс)
Прочность изоляции
1500 В переменного тока, 1 мин.
Электрический зазор и путь утечки
В соответствии с EN 60947-1
Сертификация
Уровень безопасности
SIL3
Уровень производительности
Пле
Категория безопасности
Кат.4

ТО УСТАНОВКА КОНТРОЛЛЕРА

1.Инструменты для установки



(1)Электродрель, сверло (спецификация: φ4.3, (φ5.2, φ6.8), метчик (спецификация: M5,M6,M8).Крестовая и шлицевая отвертка, шестигранный ключ (спецификация: 6#.8#), регулируемый гаечный ключ (спецификация: 22"), Плоскогубцы с игольчатыми губками и т. д.

(2)Для установки кронштейна контроллера требуется φ Сверло 5.2 и метчик М6

(3)Для установки фотоэлектрического опорного основания требуется φ сверло 6.8 и метчик М8

(4)Отверстие для крепления обжимная пряжка линия передачи нуждается в φ 4.3 сверло и кран M5



2.Установка встроенный контроллер

 Подключите контроллер напрямую к 35-мм электрической рейке. Устанавливается в электрический шкаф. оф машина.

THE INSTALLATION OF THE CONTROLLER
Схема электропроводки реле безопасности LS-2A4S
Wiring diagram of DADISICK's LS-2A4S Safety Relay
Габариты реле безопасности LS-2A4S (MM)
Dimensional of DADISICK's LS-2A4S safety relay
Технические характеристики реле безопасности LS-2A4S
Руководство пользователя реле безопасности LS-2A4S
Настройка-Программное обеспечение-LS-2A4S-3.6.7.0
