Главная / все / Датчики / Реле безопасности / 2-канальное реле безопасности LS-3A1B.C

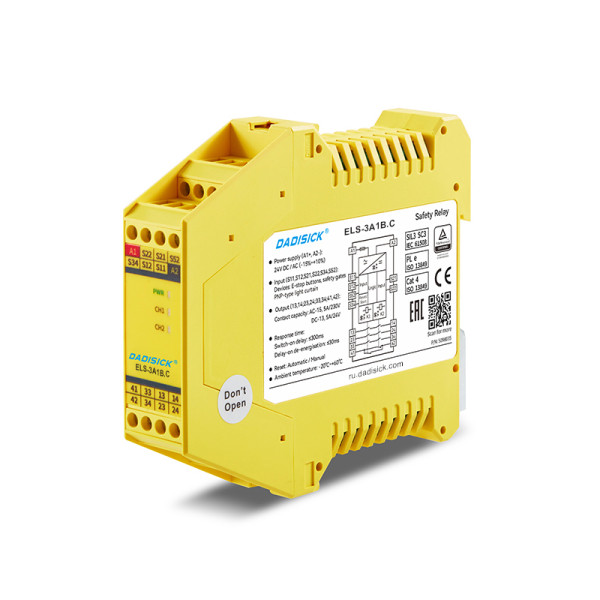

2-канальное реле безопасности LS-3A1B.C
2-канальное реле безопасности LS-3A1B.C2-канальное реле безопасности LS-3A1B.C2-канальное реле безопасности LS-3A1B.C2-канальное реле безопасности LS-3A1B.C

2-канальное реле безопасности LS-3A1B.C

Каталог продуктовРеле безопасности
English detailsEconomical Safety Relay LS-3A1B.C with 3NO and 1NC
Торговая марка/брендDADISICK
Характеристики продуктовLS-3A1B.C
Источник питания24 В постоянного/переменного тока
Количество контактов3НО + 1НЗ
Коммутационная способностьAC-15, 5A/230V; DC-13, 5A/24V
Сопротивление провода≤15 Ом
Размер114,5*99,0*22,5 мм
Класс загрязнения2 ТИП
СертификатPLe, Кат.4, SIL3
скачатьскачать rarскачать pdfскачать pdfскачать pdfскачать pdf
Время обновления2025/11/3
Свяжитесь Сейчас
Избранное
Детальные инф.
Технические данные реле безопасности
Аксессуары
Схемы электропроводки/Габаритные чертежи
Загрузки
Модель продукта
Реле безопасности
LS-3A1B.C
Сертификат
PLe, Кат.4, SIL3
Характеристики блока питания
Напряжение питания
24 В постоянного/переменного тока
Допустимое отклонение напряжения
0,85~1,1
Потребление тока
≤90 мА (24 В постоянного тока); ≤240 мА (24 В переменного тока)
Входные характеристики
Входной ток
≤50 мА (24 В постоянного тока)
Сопротивление провода
≤15 Ом
Устройства ввода
Кнопка аварийной остановки, защитная дверь, защитная световая завеса типа PNP
Выходные характеристики
Количество контактов
3НО + 1НЗ
Контактный материал
AgSnO2 + 0,2мкм Au
Защита контактного предохранителя
10A gL/gG, NEOZED (нормально разомкнутый контакт);
6A gL/gG, NEOZED (нормально замкнутый контакт)
Механическая долговечность при электрическом ударе
Более 10⁷ раз
Коммутационная способность (EN60947-5-1)
AC-15, 5A/230V; DC-13, 5A/24V
Временные характеристики
Время буферизации натяжения
≤300мс
Время освобождения буфера
≤30мс
Время восстановления
≤100мс
Кратковременное отключение питания
20мс
Характеристики окружающей среды
Электромагнитная совместимость
EN60947, EN61000-6-2, EN61000-6-4
Вибрация
Частота: 10 Гц~55 Гц; Амплитуда: 0,35 мм
Рабочая температура
-20℃~+60℃
Температура хранения
-40℃~+85℃
Относительная влажность
10%~90%
Высота
≤2000м
Характеристики изоляции
Уровень перенапряжения
Ⅲ
Уровень загрязнения
2
Номинальное напряжение изоляции
250 В переменного тока
Номинальное импульсное напряжение
6000 В (1,2/50 мкс)
Прочность изоляции
1500 В переменного тока, 1 мин.
Электрический зазор и путь утечки
В соответствии с EN 60947-1
Сертификация
Уровень безопасности
SIL3
Уровень производительности
Пле
Категория безопасности
Кат.4

ТО УСТАНОВКА КОНТРОЛЛЕРА

1.Инструменты для установки



(1)Электродрель, сверло (спецификация: φ4.3, (φ5.2, φ6.8), метчик (спецификация: M5,M6,M8).Крестовая и шлицевая отвертка, шестигранный ключ (спецификация: 6#.8#), регулируемый гаечный ключ (спецификация: 22"), Плоскогубцы с игольчатыми губками и т. д.

(2)Для установки кронштейна контроллера требуется φ Сверло 5.2 и метчик М6

(3)Для установки фотоэлектрического опорного основания требуется φ сверло 6.8 и метчик М8

(4)Отверстие для крепления обжимная пряжка линия передачи нуждается в φ 4.3 сверло и кран M5



2.Установка встроенный контроллер

 Подключите контроллер напрямую к 35-мм электрической рейке. Устанавливается в электрический шкаф. оф машина.

THE INSTALLATION OF THE CONTROLLER
Схема электропроводки реле безопасности LS-3A1B.C
Wiring diagram of DADISICK's LS-3A1B.C Safety Relay
Габариты реле безопасности LS-3A1B.C (MM)
Dimensional of DADISICK's LS-3A1B.C safety relay
Технические характеристики реле безопасности LS-3A1B.C
Руководство пользователя реле безопасности LS-3A1B.C
