Каталог продуктовСерия ECSB30
МаркаDADISICK
Характеристики продуктовСерия ECSB30 | ECSB30-6000-J70-ИУЭП-IO-V15
Размер:Цилиндрический М30 мм
Диапазон обнаружения:350-6000 мм
Материал:Медно-никелированное покрытие, пластиковая фурнитура.
Тип соединения:5-контактный разъем M12
Метод вывода:Аналоговый ток/напряжение + двухтактный выход, IO-Link
Уровень безопасности:IP67
Температура окружающей среды:-25°С~+70°С (248~343К)
скачатьскачать pdfскачать pdf
Свяжитесь Сейчас
Избранное
Детальные инф.
Технические данные
Размеры
Схемы подключения
Ультразвуковой уровень Выход переключателя серии ECSB30 E2/E3/E4/E5, E6/E7/E8/E9
Модель
ECSB30-2000-J60-E2-V15
ECSB30-4000-J60-E2-V15
ECSB30-6000-J70-E2-V15
ECSB30-2000-J60-E3-V15
ECSB30-4000-J60-E3-V15
ECSB30-6000-J70-E3-V15
ECSB30-2000-J60-E4-V15
ECSB30-4000-J60-E4-V15
ECSB30-6000-J70-E4-V15
ECSB30-2000-J60-E5-V15
ECSB30-4000-J60-E5-V15
ECSB30-6000-J70-E5-V15
ECSB30-2000-J60-E6-V15
ECSB30-4000-J60-E6-V15
ECSB30-6000-J70-E6-V15
ECSB30-2000-J60-E7-V15
ECSB30-4000-J60-E7-V15
ECSB30-6000-J70-E7-V15
ECSB30-2000-J60-E8-V15
ECSB30-4000-J60-E8-V15
ECSB30-6000-J70-E8-V15
ECSB30-2000-J60-E9-V15
ECSB30-4000-J60-E9-V15
ECSB30-6000-J70-E9-V15
Диапазон обнаружения
100-2000 мм
200-4000 мм
350-6000 мм
Слепая зона
0-100 мм
0-200 мм
0-350 мм
Разрешение
0,17 мм
0,17-1,5 мм
0,17-2,5 мм
Повторяемость
±0,15% от значения полной шкалы
Абсолютная точность
±1% (встроенная компенсация температурного дрейфа)
Время отклика
82 мс
162 мс
232 мс
Гистерезис переключения
±2 мм
±4 мм
±5 мм
Частота переключения
10 Гц
5 Гц
4 Гц
Тип ввода
С функцией синхронизации и обучения
Тип вывода:Е2/Е4
1 переключающий выход NPN, НО/НЗ
Тип вывода:Е3/Е5
1 переключающий выход PNP, НО/НЗ
Тип вывода:Е6/Е8
2 переключающих выхода PNP, НО/НЗ
Тип вывода:Е7/Е9
2 переключающих выхода NPN, НО/НЗ
Масса
105 г
145 г
185 г
Выход IO-Link серии ECSB30 2EP-IO, IUEP-IO
Модель
ECSB30-2000-J60-2EP-IO-V15
ECSB30-4000-J60-2EP-IO-V15
ECSB30-6000-J70-2EP-IO-V15
ECSB30-2000-J60-ИУЭП-IO-V15
ECSB30-4000-J60-ИУЭП-IO-V15
ECSB30-6000-J70-ИУЭП-IO-V15
Диапазон обнаружения
100-2000 мм
200-4000 мм
350-6000 мм
Слепая зона
0-100 мм
0-200 мм
0-350 мм
Разрешение
0,17 мм
0,17-1,5 мм
0,17-2,5 мм
Повторяемость
±0,15% от значения полной шкалы
Абсолютная точность
±1 % (встроенная компенсация температурного дрейфа)
Время отклика
82 мс
162 мс
232 мс
Гистерезис переключения
±2 мм
±4 мм
±5 мм
Частота переключения
10 Гц
5 Гц
4 Гц
Тип ввода
С функцией синхронизации и обучения
Тип вывода:2ЭП-ИО
2 двухтактных, поддержка выхода IO-Link
Тип вывода:ИУЭП-ИО
1 аналоговый выход, аналоговый ток 4–20 мА или аналоговое напряжение 0–10 В + 1 двухтактный выход,поддерживает выход IO-Link
Масса
105 г
145 г
185 г
Аналоговый выход/цифровой выход серии ECSB30 I/U/IU/IE4/UE4, RS485
Модель
ECSB30-2000-J60-I-V15
ECSB30-4000-J60-I-V15
ECSB30-6000-J70-I-V15
ECSB30-2000-J60-U-V15
ECSB30-4000-J60-U-V15
ECSB30-6000-J70-U-V15
ECSB30-2000-J60-IU-V15
ECSB30-4000-J60-IU-V15
ECSB30-6000-J70-IU-V15
ECSB30-2000-J60-IE4-V15
ECSB30-4000-J60-IE4-V15
ECSB30-6000-J70-IE4-V15
ECSB30-2000-J60-IE5-V15
ECSB30-4000-J60-IE5-V15
ECSB30-6000-J70-IE5-V15
ECSB30-2000-J60-UE4-V15
ECSB30-4000-J60-UE4-V15
ECSB30-6000-J70-UE4-V15
ECSB30-2000-J60-UE5-V15
ECSB30-4000-J60-UE5-V15
ECSB30-6000-J70-UE5-V15
ECSB30-2000-J60-R4-V15
ECSB30-4000-J60-R4-V15
ECSB30-6000-J70-R4-V15
Диапазон обнаружения
100-2000 мм
200-4000 мм
350-6000 мм
Слепая зона
0-100 мм
0-200 мм
0-350 мм
Разрешение
0,17 мм
0,17-1,5 мм
0,17-2,5 мм
Повторяемость
±0,15% от значения полной шкалы
Абсолютная точность
±1% (встроенная компенсация температурного дрейфа)
Время отклика
82 мс
162 мс
232 мс
Гистерезис переключения
±2 мм
±4 мм
±5 мм
Частота переключения
10 Гц
5 Гц
4 Гц
Тип ввода
С функцией синхронизации и обучения
Тип выхода: я
1 аналоговый токовый выход 4–20 мА, нарастание/спад
Тип выхода: У
1 аналоговый выход напряжения 0–10 В, нарастание/падение
Тип выхода: МЕ
1 аналоговый выход по току 4–20 мА + 1 аналоговый выход по напряжению 0–10 В, нарастание/падение
Тип вывода: IE4
1 аналоговый токовый выход 4–20 мА + 1 переключающий выход NPN, нарастание/падение, НО/НЗ
Тип выхода: IE5
1 аналоговый токовый выход 4–20 мА + 1 переключающий выход PNP, нарастание/падение, НО/НЗ
Тип выхода: UE4
1 аналоговый выход напряжения 0–10 В + 1 переключающий выход NPN, нарастание/падение, НО/НЗ
Тип выхода: UE5
1 аналоговый выход напряжения 0–10 В + 1 переключающий выход PNP, нарастание/падение, НО/НЗ
Тип выхода: R4
1 цифровой выход RS485 modbus-rtu
Масса
105 г
145 г
185 г
Электрические данные
Таймер включения
< 500 мс
Рабочее напряжение
10–30 В постоянного тока, защита от обратной полярности
Светодиодный красный свет
Ни одна мишень не всегда яркая, и ни одна мишень не мигает во время учебы.
Зеленый светодиод Свет
Обнаружено, что цель всегда яркая и мигает при изучении.
Защита от превышения мощности
200 мА, красный и зеленый свет мигают одновременно
Сопротивление нагрузки
I / 0–300 Ом, U / > 1 кОм
Ток холостого хода
≤ 30 мА
Состав
Цилиндрический
Материал
Медное никелирование, пластиковая фурнитура, стеклонаполненная эпоксидная смола.
Тип соединения
5-контактный разъем M12
Класс защиты
IP 67
Параметры окружающей среды
Температура окружающей среды
-25°С~+70°С (248~343К)
Температура хранения
-40°С~+85°С (233~358К)

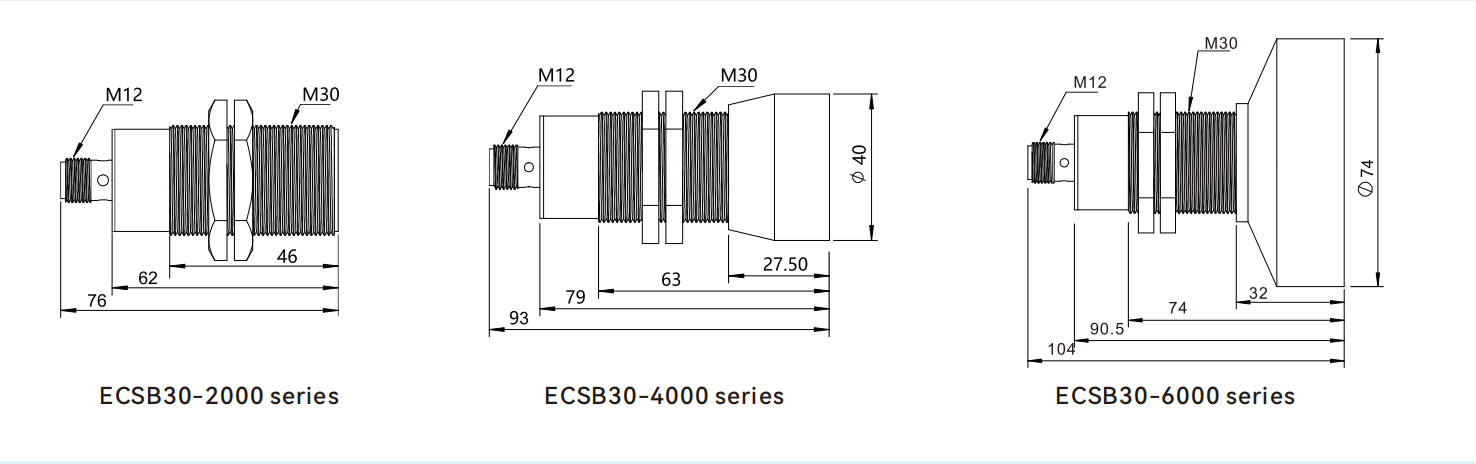

Размеры (единица измерения: мм)

Dimensions of ultrasonic water sensor CSB30 series

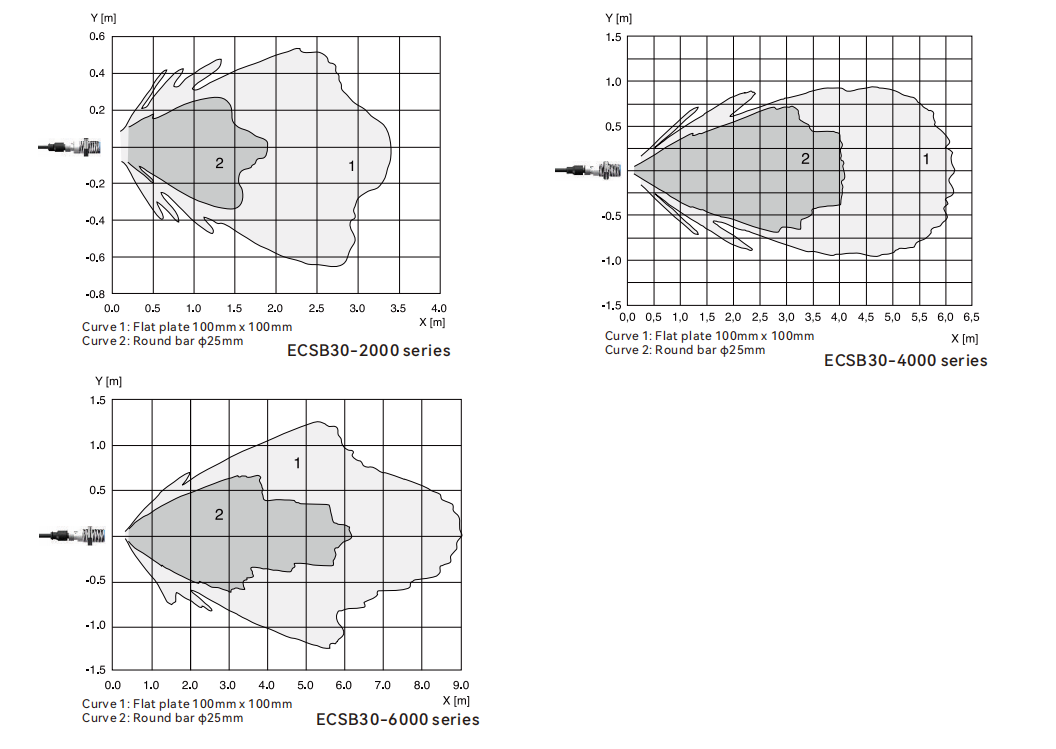

Эталонная кривая

Reference curve of detectores ultrasonicos CSB30 series
Электрическое подключение
Electrical connection diagram of detectores ultrasonicos CSB30 series
