Каталог продуктовСерия ECSR30
English detailsCSR30-3000-E8-V15 | Ultrasonic Sensor | DADISICK | Discontinued
МаркаDADISICK
Характеристики продуктовСерия ECSR30 | ECSR30-3000-E8-V15
Размер:Цилиндрический М30 мм
Диапазон обнаружения:150-3000 мм
Материал:Пластиковая фурнитура, залитая эпоксидной смолой.
Тип соединения:5-контактный разъем M12
Метод вывода:2 ПНП, НО/НЗ
Уровень безопасности:IP67
Температура окружающей среды:-25°С~+70°С (248~343К)
скачатьскачать pdfскачать pdf
Свяжитесь Сейчас
Избранное
Детальные инф.
Технические данные
Размеры
Схемы подключения
Датчик газа Arduino Выход переключателя серии ECSR30 E2/E3/E4/E5, E6/E7/E8/E9
Модель
ECSR30-2000-E2-V15
ECSR30-3000-E2-V15
ECSR30-2000-E3-V15
ECSR30-3000-E3-V15
ECSR30-2000-E4-V15
ECSR30-3000-E4-V15
ECSR30-2000-E5-V15
ECSR30-3000-E5-V15
ECSR30-2000-E6-V15
ECSR30-3000-E6-V15
ECSR30-2000-E7-V15
ECSR30-3000-E7-V15
ECSR30-2000-E8-V15
ECSR30-3000-E8-V15
ECSR30-2000-E9-V15
ECSR30-3000-E9-V15
Диапазон обнаружения
100-2000 мм
150-3000 мм
Слепая зона
0-100 мм
0-150 мм
Разрешение
0,17 мм
0,17 мм
Повторяемость
±0,15% от значения полной шкалы
Абсолютная точность
±1% (встроенная компенсация температурного дрейфа)
Время отклика
82 мс
102 мс
Гистерезис переключения
±2 мм
±3 мм
Частота переключения
10 Гц
9 Гц
Тип ввода
С функцией синхронизации и обучения
Тип выхода: E2/E4
1 переключающий выход NPN, НО/НЗ
Тип выхода: E3/E5
1 переключающий выход PNP, НО/НЗ
Тип выхода: E6/E8
2 переключающих выхода PNP, НО/НЗ
Тип выхода: E7/E9
2 переключающих выхода NPN, НО/НЗ
Масса
62 г
62 г
Аналоговый выход/цифровой выход серии ECSR30 I/U/IU/IE4/UE4, RS485
Модель
ECSR30-2000-I-V15
ECSR30-3000-I-V15
ECSR30-2000-U-V15
ECSR30-3000-U-V15
ECSR30-2000-IU-V15
ECSR30-3000-IU-V15
ECSR30-2000-IE4-V15
ECSR30-3000-IE4-V15
ECSR30-2000-IE5-V15
ECSR30-3000-IE5-V15
ECSR30-2000-UE4-V15
ECSR30-3000-UE4-V15
ECSR30-2000-UE5-V15
ECSR30-3000-UE5-V15
ECSR30-2000-R4-V15
ECSR30-3000-R4-V15
Диапазон обнаружения
100-2000 мм
150-3000 мм
Слепая зона
0-100 мм
0-150 мм
Разрешение
0,17 мм
0,17 мм
Повторяемость
±0,15% от значения полной шкалы
Абсолютная точность
±1% (встроенная компенсация температурного дрейфа)
Время отклика
82 мс
102 мс
Гистерезис переключения
±2 мм
±3 мм
Частота переключения
10 Гц
9 Гц
Тип ввода
С функцией синхронизации и обучения
Тип выхода: я
1 аналоговый токовый выход 4–20 мА, нарастание/спад
Тип выхода: У
1 аналоговый выход напряжения 0–10 В, нарастание/падение
Тип выхода: МЕ
1 аналоговый выход по току 4–20 мА + 1 аналоговый выход по напряжению 0–10 В, нарастание/падение
Тип вывода: IE4
1 аналоговый токовый выход 4–20 мА + 1 переключающий выход NPN, нарастание/падение, НО/НЗ
Тип выхода: IE5
1 аналоговый токовый выход 4–20 мА + 1 переключающий выход PNP, нарастание/падение, НО/НЗ
Тип выхода: UE4
1 аналоговый выход напряжения 0–10 В + 1 переключающий выход NPN, нарастание/падение, НО/НЗ
Тип выхода: UE5
1 аналоговый выход напряжения 0–10 В + 1 переключающий выход PNP, нарастание/падение, НО/НЗ
Тип выхода: R4
1 цифровой выход RS485 modbus-rtu
Масса
62 г
62 г
Электрические данные
Таймер включения
< 500 мс
Рабочее напряжение
10–30 В постоянного тока, защита от обратной полярности
Светодиодный красный свет
Ни одна мишень не всегда яркая, и ни одна мишень не мигает во время учебы.
Зеленый светодиод Свет
Обнаружено, что цель всегда яркая и мигает при изучении.
Защита от превышения мощности
200 мА, красный и зеленый свет мигают одновременно
Сопротивление нагрузки
I / 0–300 Ом, U / > 1 кОм
Ток холостого хода
≤ 30 мА
Состав
Цилиндрический
Материал
Пластиковая фурнитура, залитая эпоксидной смолой.
Тип соединения
5-контактный разъем M12
Класс защиты
IP 67
Параметры окружающей среды
Температура окружающей среды
-25°С~+70°С (248~343К)
Температура хранения
-40°С~+85°С (233~358К)

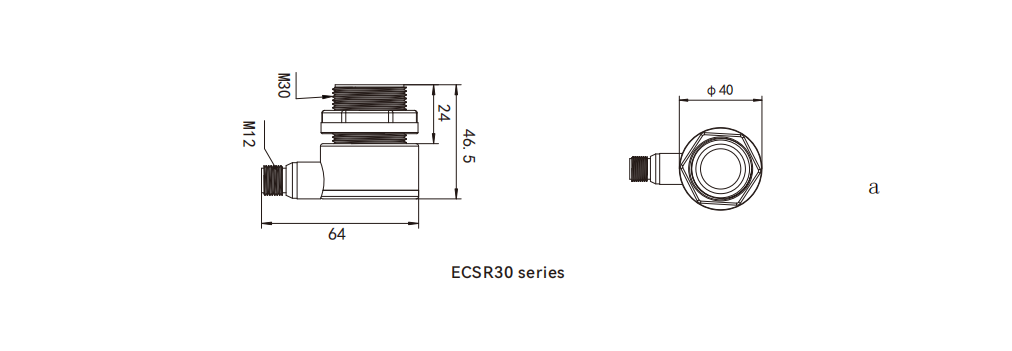

Размеры (единица измерения: мм)

Dimensions of industrial ultrasonic sensor CSR30 series

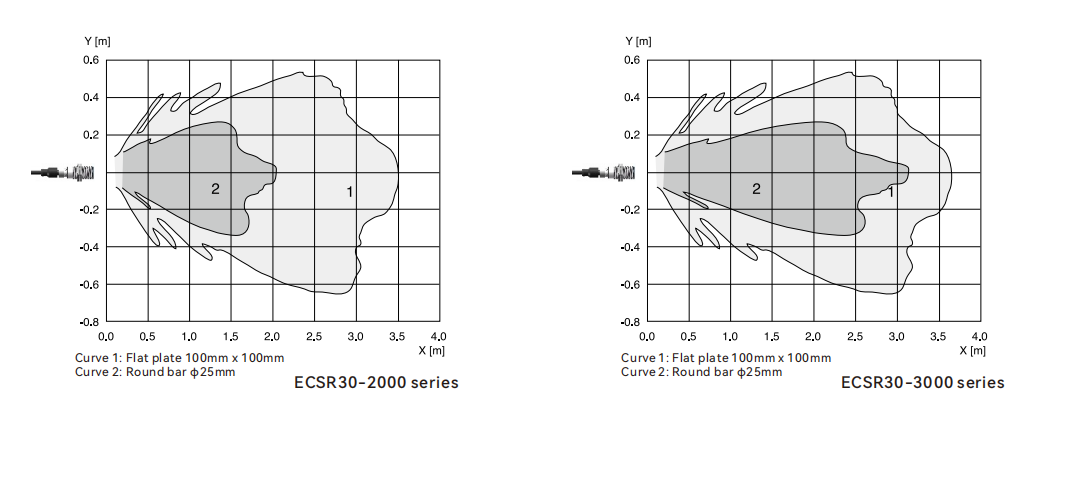

Эталонная кривая
Reference curve of ultrasonic transducer sensor CSR30 series
Электрическое подключение
Electrical connection diagram of long range ultrasonic sensor CSR30 series
