Ультразвуковые датчики серии CSB12

Ультразвуковые датчики серии CSB12
Ультразвуковые датчики серии CSB12Ультразвуковые датчики серии CSB12Ультразвуковые датчики серии CSB12Ультразвуковые датчики серии CSB12

Ультразвуковые датчики серии CSB12

Каталог продуктовСерия CSB12
English detailsUltrasonic sensors CSB12 series
МаркаDADISICK
Характеристики продуктовСерия CSB12
Размер:Цилиндрический М12мм
Диапазон обнаружения:20-120 мм
Диапазон обнаружения:20-200 мм
Материал:Медное никелирование
Тип соединения:4-контактный разъем M12
Температура окружающей среды:-25°С~+70°С (248~343К)
Время обновления2024/11/21
Свяжитесь Сейчас
Избранное
Детальные инф.
Технические данные
Размеры
Схемы подключения
Загрузки
Серия CSB12 с одним переключающим выходом E2/E3/E4/E5
Модель
CSB12-120-J55-E2-V1
CSB12-200-J55-E2-V1
CSB12-120-J55-E3-V1
CSB12-200-J55-E3-V1
CSB12-120-J55-E4-V1
CSB12-200-J55-E4-V1
CSB12-120-J55-E5-V1
CSB12-200-J55-E5-V1
Диапазон обнаружения
20-120 мм
20-200 мм
Слепая зона
0-20 мм
0-20 мм
Разрешение
0,1 мм
0,1 мм
Повторяемость
±0,15% от значения полной шкалы
±0,15% от значения полной шкалы
Абсолютная точность
±1 % (встроенная компенсация температурного дрейфа)
±1 % (встроенная компенсация температурного дрейфа)
Время отклика
18 мс
22 мс
Гистерезис переключения
1 мм
1 мм
Частота переключения
55 Гц
45 Гц
Тип ввода
С функцией синхронного обучения
С функцией синхронного обучения
Тип выхода: E2/E4
1 переключающий выход NPN, НО/НЗ
1 переключающий выход NPN, НО/НЗ
Тип выхода: E3/E5
1 переключающий выход PNP, НО/НЗ
1 переключающий выход PNP, НО/НЗ
Масса
16 г
20 г
Аналоговое количество серии CSB12/выход RS485/IO-LINK I/U/R4/IO
Модель
CSB12-120-J65-I-V1
CSB12-200-J65-I-V1
CSB12-120-J65-U-V1
CSB12-200-J55-U-V1
CSB12-120-J55-R4-V1
CSB12-200-J55-R4-V1
CSB12-120-J55-IO-V1
CSB12-200-J55-IO-V1
Диапазон обнаружения
20-120 мм
20-200 мм
Слепая зона
0-20 мм
0-20 мм
Разрешение
0,1 мм
0,1 мм
Повторяемость
±0,15% от значения полной шкалы
±0,15% от значения полной шкалы
Абсолютная точность
±1 % (встроенная компенсация температурного дрейфа)
±1 % (встроенная компенсация температурного дрейфа)
Время отклика
18 мс
22 мс
Тип ввода
С функцией синхронного обучения
С функцией синхронного обучения
Тип вывода: я
1 аналоговый токовый выход 4–20 мА
1 аналоговый токовый выход 4–20 мА
Тип выхода: U
1 аналоговый выход напряжения 0–10 В
1 аналоговый выход напряжения 0–10 В
Тип выхода: R4
1 выход RS485, Modbus-rtu
1 выход RS485, Modbus-rtu
Тип выхода: ввод-вывод
1 двухтактный выход, поддержка IO-link
1 двухтактный выход, поддержка IO-link
Масса
16 г
20 г
Электрические данные
Таймер включения
<500 мс
Рабочее напряжение
10–30 В постоянного тока, защита от обратной полярности
Светодиодный красный свет
Ни одна мишень не всегда яркая, и ни одна мишень не мигает во время обучения.
Зеленый светодиод Свет
Обнаружено, что мишень всегда яркая, а при изучении мишень мигает.
Защита от превышения мощности
200 мА, красный и зеленый индикаторы мигают одновременно.
Сопротивление нагрузки
I / 0–300 Ом, U/ > 1 кОм
Ток холостого хода
≤30 мА
Состав
Цилиндрический
Материал
Медное никелирование, пластиковая фурнитура, стеклонаполненная эпоксидная смола.
Тип соединения
4-контактный разъем M12
Класс защиты
IP 67
Параметры окружающей среды
Температура окружающей среды
-25°С~+70°С (248~343К)
Температура хранения
-40°С~+85°С (233~358К)

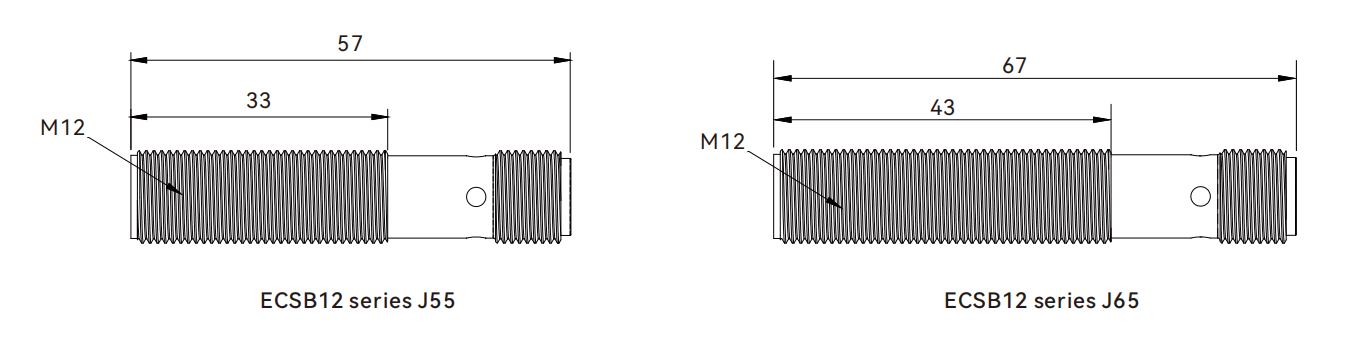

Размеры (единица измерения: мм)

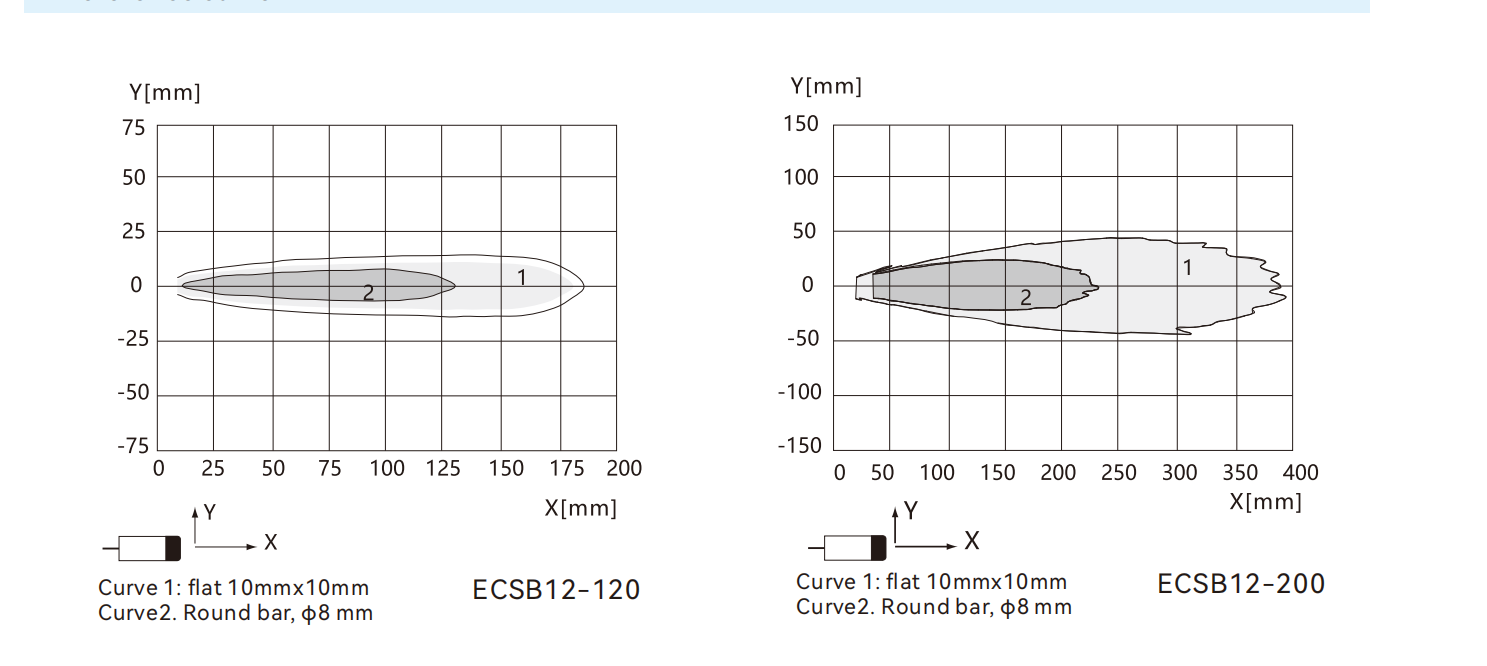

Эталонная кривая

Электрическое подключение
Техническая спецификация
Технический паспорт серии CSB12
Инструкции по эксплуатации
Инструкция по эксплуатации серии CSB12
